CENTRO DI LAVORO

Consulta
la scheda tecnica

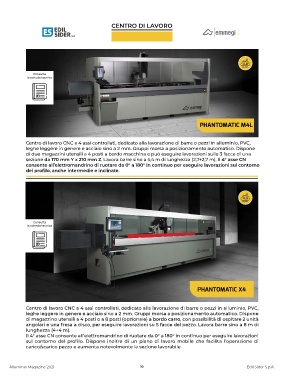

PHANTOMATIC M4L

Centro di lavoro CNC a 4 assi controllati, dedicato alla lavorazione di barre o pezzi in alluminio, PVC,
leghe leggere in genere e acciaio sino a 2 mm. Gruppi morsa a posizionamento automatico. Dispone
di due magazzini utensili a 4 posti a bordo macchina e può eseguire lavorazioni sulle 3 facce di una
sezione da 170 mm Y x 210 mm Z. Lavora barre sino a 5,4 m di lunghezza (2,7+2,7 m). Il 4° asse CN
consente all’elettromandrino di ruotare da 0° a 180° in continuo per eseguire lavorazioni sul contorno
del profilo, anche intermedie e inclinate.

Consulta
la scheda tecnica

PHANTOMATIC X4

Centro di lavoro CNC a 4 assi controllati, dedicato alla lavorazione di barre o pezzi in alluminio, PVC,
leghe leggere in genere e acciaio sino a 2 mm. Gruppi morsa a posizionamento automatico. Dispone
di magazzino utensili a 4 posti o a 8 posti (opzionale) a bordo carro, con possibilità di ospitare 2 unità
angolari e una fresa a disco, per eseguire lavorazioni su 5 facce del pezzo. Lavora barre sino a 8 m di
lunghezza (4+4 m).
Il 4° asse CN consente all’elettromandrino di ruotare da 0° a 180° in continuo per eseguire lavorazioni
sul contorno del profilo. Dispone inoltre di un piano di lavoro mobile che facilita l’operazione di
carico/scarico pezzo e aumenta notevolmente la sezione lavorabile.
