Project Description

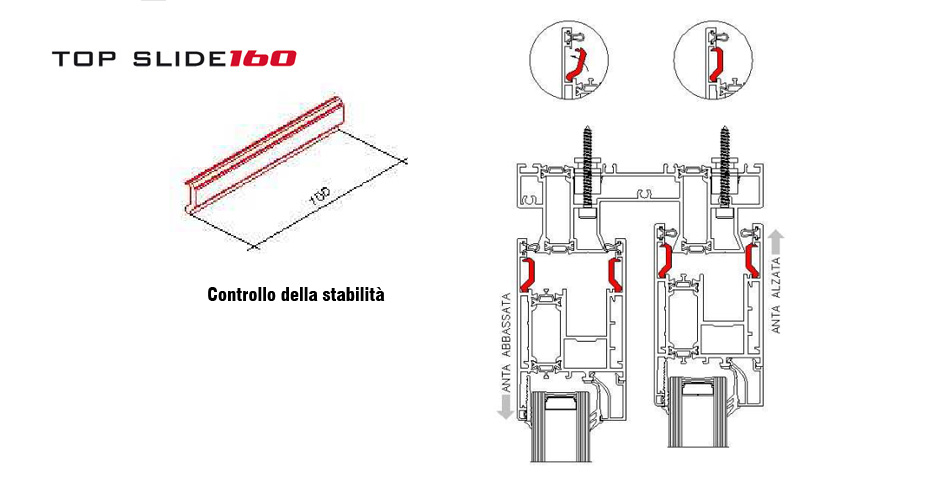

Top Slide 160

Sistema a taglio termico per serramenti alzanti per grandi dimensioni, grazie ad un sistema completo e versatile comprende le soluzioni monovia, 2 vie e 3 vie, ed è disponibile inoltre la soglia ribassata da 15mm.

  • Serie alzante-scorrevole termicamente isolata
  • Sezione telaio 160 mm
  • Sezione anta 72 mm
  • Nodo laterale 133 mm
  • Nodo inferiore 118 mm
  • Nodo superiore 142 mm
  • Nodo centrale 113 mm
  • Sistema di tenuta con guarnizioni in espanso rivestite
  • Sistema di isolamento termico con barrette complanari bitubolari
  • Ferramenta con portate da 400 a 600 kg ( doppi carrelli e doppia manovra )
  • Accessori specifici per la distribuzione dei carichi

Prove ambientali

su porta 2 ante 4430×2400

permeabilità all’aria:  classe 4
tenuta all’acqua:  E1200
resistenza al vento:  classe C4

Isolamento termico

valore Uf=2.76 W/m2K media matematica ricavata dai diversi valori uf
valore Uw=1.6 W/m2K porta finestra 2 ante (1480×2180) con vetro Ug 0.6 e psi 0.045
