Project Description

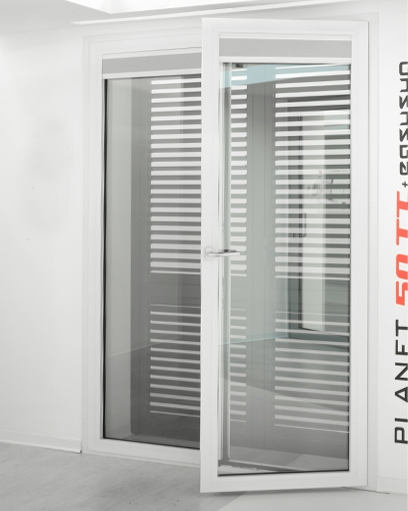

Planet 50TT
Sistema per serramenti termicamente isolati a camera europea, anche se la più piccola delle serie battenti a taglio termico offre alte prestazioni termiche ed acustiche soddisfacendo i più ampi parametri di legge, grazie alle barrette monotubolari.
Finestra, portafinestra, wasistas, bilico, monoblocco, sporgere, scorrevole parallelo, portoncini, finestratura a nastro, il tutto proposto in diverse soluzioni estetiche.
- Serie battente termicamente isolata marcata CE
- Sezione telaio 50mm
- Sezione anta 58mm
- Nnodo laterale 91mm
- Nodo centrale 143mm
- Sistema di tenuta giunto aperto sormonto guarnizione 4,5mm o doppia battuta, a seconda delle soluzioni
- Sistema di isolamento termico con barrette monotubolari
- Ferramenta originale certificata fino a 170 kg di portata
- Elevato rapporto peso/prestazioni
Prove ambientali
|
|
| permeabilità all’aria: | classe 4 |
| tenuta all’acqua: | E750 |
| resistenza al vento: | classe C5 |
Isolamento termico |
|
| valore Uf=3.01 W/m2K | del nodo laterale |
| valore Ug=0.9 W/m2K | del nodo laterale |
| valore Uw=1.9W/m2K | finestra 2 ante (1230x1480) con vetro Ug 1.0 e psi 0.051 |
| valore Uw=1.6W/m2K | finestra 1 anta (1230x1480) con vetro Ug 1.0 e psi 0.051 |
Isolamento acustico |
|
| 42 Db | finestra 2 ante (1350x1650) utilizzando un vetrocamera 10/15/44.1 da 44Db |
